Hamamatsu滨松相机C14041-10U 光通信设备评价与分析 EL/PL图像采集
发布时间：2025-06-24 | 信息来源：上海砚拓自动化科技有限公司 | 点击量：83

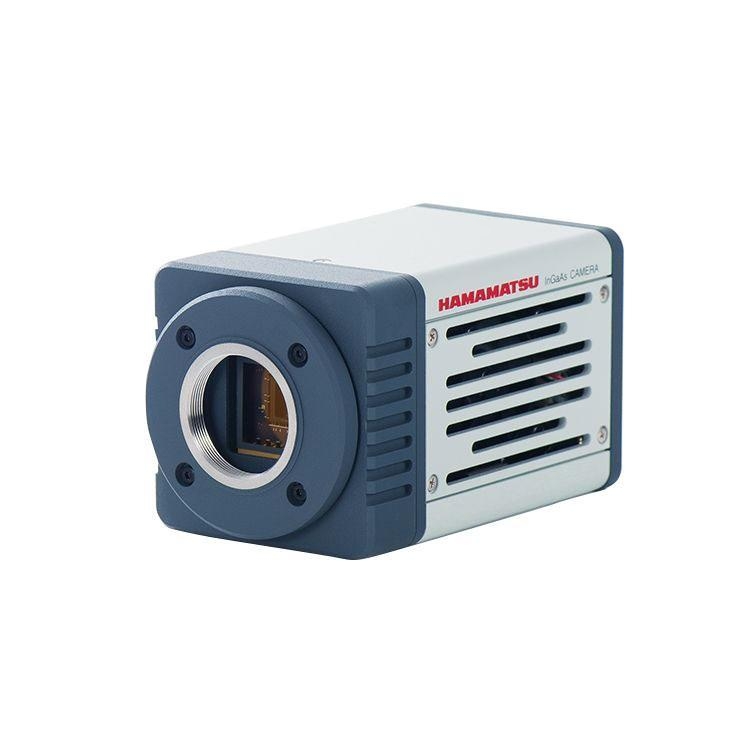

Hamamatsu滨松相机C14041-10U是一款在950 nm到1700 nm红外波段具有高灵敏度的InGaAs相机。该相机有USB 3.0接口端口，支持14位图像采集和曝光时间调整。这使得它可用于多种红外应用，比如硅晶片和器件的内部检测、激光束准直、太阳能电池评价等等。
特点
●在近红外区域具有高灵敏度
●分辨率：320 × 256 像素
●低噪声和高稳定性，带制冷
●高画质卷帘快门模式和全局快门模式，能够同时曝光到所安装的整个屏幕
●帧速率约为 216 帧/秒(卷帘快门模式)
用途
●硅晶圆和设备的内部检查
●太阳能电池评估
●光通信设备的评估与分析
●EL/PL 图像采集
详细参数
| 产品型号 | C14041-10U |
| 探测器类型 | InGaAs 传感器 |
| 有效像素数 | 320 (H)×256 (V) |
| 像素尺寸 | 20 μm × 20 μm |
| 有效面积 | 6.4 mm (H) × 5.12 mm (V) |
| 读出速度 |
216.6 帧/秒（滚动快门） 214.3 帧/秒（全局快门） |
| 读出噪声 |
4.6 ms 至 1 s（滚动快门）* 100 μs 至 1 s（全局快门）* |
| 制冷方式 | 珀耳帖制冷 |
| 制冷温度 | +10 ̊C（强制风冷，环境温度 +25 ̊C） |
| 外部触发模式 | 边缘触发、电平触发、启动触发 |
| 外部触发信号路径 | SMA |
| 触发延迟 | 0 至 1 s（10 μs 步长） |
| 图像处理功能 | 背景扣除，阴影校正 |
| 接口 | USB 3.0 |
| 连接器 | USB 3.0 MicroB 型 |
| A/D转换器 | 14 位 |
| 镜头卡口 | C 型接口 |
| 电源 | 直流 +12 V |
| 功耗 | 大约 16 W |
| 环境工作温度 | 0 ̊C 至 +40 ̊C * |
| 环境储存温度 | -10 ̊C 至 +50 ̊C |
| 环境工作湿度 | 30% 至 80%（无冷凝） |
| 环境储存湿度 | 最高 90%（无冷凝） |
*取决于曝光时间或环境温度，像素可能比周围区域更亮或更暗，或者图像中可能不均匀。 这是nGaAs传感器的特性造成的，而不是相机的缺陷或故障。相当于USB 3.1 Gen I。
光谱灵敏度特性
尺寸
量子效率曲线
1550nm光斑成像
