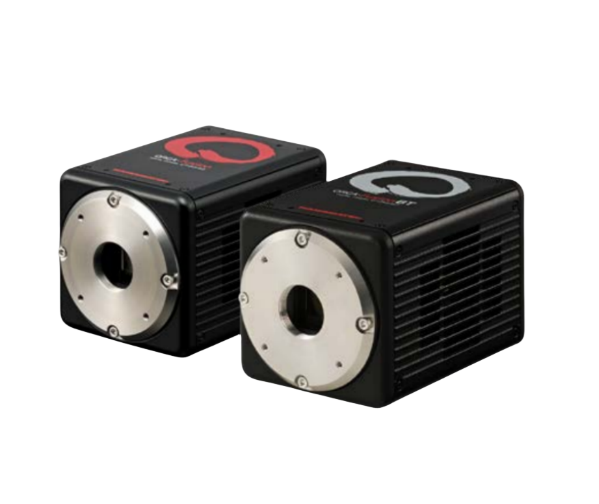

滨松 ORCA®-Fusion BT 数字 CMOS 相机C15440-20UP
ORCA-Fusion BT 相机是科学 CMOS (sCMOS) 性能的巅峰之作。规格不折不扣：超低读出噪声、媲美 CCD 的均匀性、快速帧速率和背照式实现的高 QE。但 ORCA-Fusion BT 的优点在于，这种卓越的光子检测和采集组合能够带来什么功能。查看最暗淡的信号，从最少的光子中获取视觉上令人惊叹的高 S/N 图像，捕获以前未解决的时间事件，并自信地执行计算方法。ORCA-Fusion BT 相机使实验化繁为简，使以前不可能进行的实验变得可能。
ORCA是日本滨松光子学株式会社，及其全球子公司(欧洲联盟、日本、英国、美国)注册使用的商标。
ORCA-Fusion BT 对比其他 BT CMOS 相机的优势
行业领先的独家 BT sCMOS 性能，具有值得信赖的滨松质量和可靠性
● 极低读出噪声
● 高 QE，宽波长范围
● 媲美 CCD 的均匀性;最低高读出噪声像素
● 高动态范围
● 3 种读出速度
● 光片读出模式
● 530 万像素
● USB 3.0 和高速 CoaXPress 接口
ORCA-Fusion BT 对比 EM-CCD 相机的优势
一款实用且功能强大的替代产品，可完美替代昂贵的 EM-CCD，具有出色的灵敏度、速度和通用性
● 分辨率
● 像素合并通用性
● 无放大或过剩噪声
● 高动态范围
● 大视野
用途
● 宽视野荧光显微镜
● 延时成像
● 转盘共焦显微镜
● 光片显微镜
● 超高分辨率精确定位
● 基因编码电压成像
● 光遗传学
● 单分子跟踪
● 计算成像
● 量子计算
通过低光激发进行延时活细胞成像
样品：H9c2，物镜：Apo TIRF 60XC (NA1.49)，ND：8，间隔：15 秒
细胞核
细胞核：HCS NuclearMask 染色剂/曝光 20 ms
线粒体
线粒体：MitoTracker/曝光 500 ms
薄膜
薄膜：CellMask 血浆膜染色剂/曝光 500 ms
详细参数
快速扫描，全分辨率，CoaXPress：89.1 帧/秒
快速扫描，全分辨率，USB 3.0：31.6 帧/秒(16 位)，42.2 帧/秒(12 位)，63.3 帧/秒(8 位)
标准扫描，全分辨率，CoaXPress：23.2 帧/秒
标准扫描，全分辨率，USB 3.0：23.2 帧/秒
超静音扫描，全分辨率，CoaXPress：5.42 帧/秒
超静音扫描，全分辨率，USB 3.0：5.42 帧/秒
标准扫描：1.0 个电子 rms*1
超静音扫描：0.7 个电子 rms*1
标准扫描：65 μs 至 10 s
超静音扫描：280 μs 至 10 s
水冷(水温：+25 ˚C)：−8 ˚C
水冷(最大制冷(环境温度：+20 ˚C，水温：+20 ˚C))：低于 −15 ˚C
1.0 个电子/像素/秒(冷却温度：-8 ˚C，水温：+25 ˚C)*1*3
0.7 个电子/像素/秒(冷却温度：低于 -15 ̊C，环境温度：+20 ˚C，水温：+20 ̊C)*1*3
*1 典型值
*2 根据最大阱容和 RMS 读取噪声的比率计算
*3 暗电流取决于冷却温度
*4 在超安静扫描模式下
*5 相当于 USB 3.1 Gen 1 (SuperSpeed USB 5 Gbps)
光谱灵敏度特性
尺寸
产品编号
C15440-20UP
成像设备
科学 CMOS 图像传感器
有效像素数
2304 (H) × 2304 (V)
像素尺寸
6.5 μm × 6.5 μm
有效面积
14.976 mm (H) × 14.976 mm (V)
最大阱容
15,000 个电子*1
读出速度
读出噪声
快速扫描：1.6 个电子 rms*1
曝光时间
快速扫描：17 μs 至 10 s
冷却方法
珀耳帖制冷
冷却温度
强制风冷(环境温度：+25 ̊C)：−8 ˚C
暗电流
1.0 个电子/像素/秒(冷却温度：-8 ˚C，环境温度：+25 ˚C)*1*3
动态范围
21 400:1*1*2*4
外部触发模式
边缘、电平、同步读出、开始、全局复位边缘、全局复位电平、可编程
外部触发信号路由
SMA
外部触发延迟功能
0 μs 至 10 s(1 μs 步长)
触发输出
全局曝光定时输出、触发就绪输出、低输出、高输出、3 个可编程定时输出
外部信号输出路由
SMA
接口
CoaXPress(双 CXP-6)和 USB 3.0 Super Speed*5
AD 转换器
16 位、12 位、8 位
透镜接口
C 型接口(标准)，F 型接口 (C15440-20UP01)
电源
交流 100 V 至交流 240 V，50 Hz/60 Hz
用电功耗
约 155 VA
操作环境温度
0 ̊C 至 +40 ̊C
存储环境温度
-10 ℃ 到 +50 ℃
操作环境湿度
30% 至 80%(无冷凝)
存储环境湿度
90% 或更低(无冷凝)
